超声波焊头设计形状的选定
超声波焊头设计型状的选定,一般是以加工面积来决定,设计习惯上会以简单的几何体,及易于加工成型作为考虑依据;另外就是以超声波焊头几何型体的特性为准则,如以「增益比」(即振幅放大比)为设计主要考虑因素时,锥体型超声波焊头在有增益的超声波焊头几何型体中是增益最小的,而阶梯型喇叭,是有增益的焊头几何型体中增益最大的。如以「超声波模具寿命及耐冲击」考虑,则锥体型喇叭,在有增益的焊头几何型体中是最佳的,而阶梯型超声波焊头,则是有增益的焊头几何型体中,寿命及耐冲击设计风险最大的。

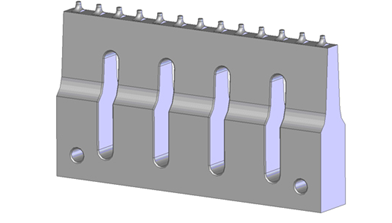

超声波焊头设计型状的选定,原则上加工面积小时采用「锥体型」,加工面积大时采用「阶梯型」,加工面积居中则用「指数型」及「悬炼指数型」;实务上我们亦会设计混合型的超声波模具,如阶梯指数型、阶梯锥型或加大压着面积的阶梯型焊头;如加工特殊需求时,亦会设计几何型体特殊的超声波焊头。
阶梯锥体型超声波焊头

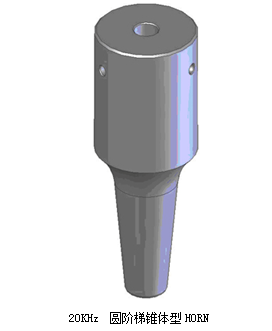

20KHz 圆阶梯锥体型HORN

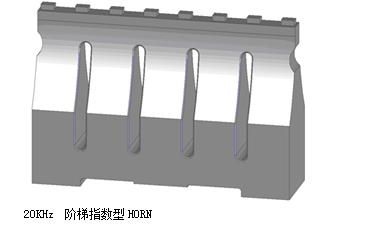

20KHz 阶梯指数型HORN
